概述

本文档详细介绍了磐玉- AIBOX-H01 系列（以下简称为 H01）的产品特点、系统架构、应用场景、产品规格、安装配置等，使得用户对 H01有比较全面深入的了解。

读者对象

本文档主要适用于以下人员：

• 企业管理员、企业用户
• 用户企业开发人员、售前人员

符号约定

在本文可能出现以下符号、标志，它们所代表的含义如下：

1 安全

1.1 通用安全

事项说明

在操作、安装本设备时，请遵循设备标识以及手册中说明的通用安全相关注意事项。 关于手册中提及的“危险”、“警告”、“注意”事项，只是对安全事项的补充，并不代表所有安全事项。

安装要求

操作、安装、维护本设备的人员必须了解所有安全注意事项，并掌握正确的操作方法后 才可进行操作。关于安装要求做以下几点说明：

• 设备操作、安装、维护必须由经过培训的人员完成。
• 设备检修必须由本公司授权人员完成。
• 设备部件更换必须由本公司授权人员完成。
• 设备因安装导致的设备故障、异常需由操作人员及时与我司联系。

人身安全

• 设备安装、操作前，需要身穿防静电服，佩戴防静电手套或手环，摘除手部导电饰 品，避免引起短路被电击损伤。
• 严禁在危险环境下操作、安装设备，如雷雨天气、易燃环境等。

设备安全

• 保证设备在任何一种安装方式下的牢固可靠，如桌放、挂墙或机架安装。
• 严禁遮挡、堵塞设备表面散热齿和散热风扇。
• 严禁拔除设备密封胶塞，如天线胶塞等。

1.2 电气安全

恶劣环境

• 严禁在雷雨天气下对设备进行交流电操作，否则会有致命危险。
• 严禁在雷雨天气下对设备进行室外设备箱体、抱杆等作业，否则会有致命危险。
• 严禁在高压电源供电情况下，不规范地进行操作，否则会有致命危险。

设备电源

严禁在设备上电状态下，进行带电拆除电源线操作，避免产生电火花导致身体损伤。

• 进行拆除设备电源线操作前，必须优先关闭电源使设备处于已关机状态下。
• 确保设备电源线与设备相连后，连接位置牢固不松动。

静电

为防止人体摩擦、移动产生的静电损坏设备，对设备操作前，先进行静电放电操作。

? 触摸、手持设备前，必须佩戴防静电手环，并将手环的接地端子接地。

电池

本产品带纽扣电池，需要注意电池：

• 电池不得暴露在诸如日照、火烤或类似过热环境中，可能导致爆炸或泄露可燃液体或气体。
• 切勿将电池投入火中或加热炉中，或对电池组进行机械挤压或切割的处理，可能导致爆炸。
• 使用电池时，严禁短路、过热或拆解。
• 如果电池更换不当会有爆炸危险，只能用同样类型或等效类型的电池来更换。如果用错误型号的电池组替换会有着火或爆炸的危险，可能会使安全防护失效。
• 电池组承受极低气压，可能导致爆炸或泄露可燃液体或气体。
• 不要吞咽电池, 化学灼伤危险。
• 本产品包含纽扣电池，如果吞食纽扣电池, 在2 h 内就可能导致严重的内部灼伤并可能导致死亡。
• 让儿童远离新的和使用过的电池。
• 如果电池仓未安全闭合, 停止使用该产品并使之远离儿童。
• 如果你认为电池可能已被吞食或放置在身体的任何部位内, 立即寻求医疗救助。

2 产品简介

2.1 产品概述

微服务器AIBOX-H01是磐玉边缘计算家族第一代旗舰级产品，具备超高性能边缘计算处理性能，其核心搭载BM1684处理器，八核ARM Cortex-A53；INT8算力高达32Tops，是边缘端少有的大算力；支持32路H.264 & H.265 的实时解码和12路H.264 & H.265编码，可同时处理分析16路高清视频。内置NPU不仅支持多种数据类型，还兼容主流AI框架，极大地提升了其在AI领域的应用能力。作为一款支持宽温工作范围并拥有多接口设计的边缘计算设备，AIBOX-H01可广泛应用于智能安防、智慧交通、智慧园区、安全生产等多种领域，为各种场景提供强大而灵活的计算支持。

2.2 产品特点

超高性能

• 新一代八核64位高性能AIOT处理器，主频高达2.3GHz；
• 内置32TOPS强劲算力NPU，支持INT4/INT8/INT16等混合运算，可实现基于TensorFlow/MXNet/PyTorch等系列框架的网络模型转换；
• 支持8K30fps解码/4K60fps编码，4K高清120fps高帧率显示。

接口丰富、部署灵活

• 支持丰富接口：1000M 以太网口、USB3.0/USB2.0、HDMI、RS-485、RS-232；
• 支持-20℃至+55℃宽温工作环境；
• 支持 IP40 防护等级；
• 支持 Wi-Fi/BT 无线互联；
• 支持扩展硬盘存储(M.2 SSD)；
• 可选配支持 4G/5G 模块。

3 产品规格

3.1 技术规格

表1 H01技术规格

核心配置	SOC	算丰 SOPHON BM1684X
	CPU	集成八核 ARM A53
	NPU	内置张量计算模块 TPU，算力高达32TOPS(INT8)、16TFLOPS (FP16/BF16)、2TFLOPS(FP32)
	编解码	32 路 H.265/H.264 1080p@25fps 视频解码、32 路1080P@25fps 高清视频全流程处理(解码+AI 分析) 编码：支持12路 H.265/H.264 1080p@25fps 视频编码
	内存	16GB LPDDR4X
	存储	64GB eMMC
硬件特性	扩展存储	M.2 PCIe3.0 ×1 SSD(2280)×1（选配） TF 卡座×1
	以太网	1000Mbps 以太网(RJ45 ) ×2
	无线网络	支持 2.4GHz、5GHz 双频 WiFi，802.11a/b/g/n/ac/ax 协 议(选配) 支持蓝牙 v5.4(选配) 可扩展4G LTE 或 5G(M.2 Bkey接口)
	视频输出	HDMI* 1
	音频接口	3.5mm 耳机接口 x 1，3.5mm MIC 接口 x 1
	USB	USB3.0 ×2
	其他接口	RS-232 ×1 RS-485 ×1 GPIO (DO x4,DI x4) 继电器 x1
	电源	DC12V/5A (电源插头规格：DC5.5×2.1mm)
系统软件	系统	Linux
电气参数	尺寸	220x200x78mm
	重量	约 2.0kg(不含外设)
	功耗	典型功耗：约 34W
	环境	工作温度：-20℃～55℃ 存储温度：-20℃～70℃ 工作湿度: 10%～90%(无凝露)

3.2 环境规格

表2 H01环境规格

规格参数	磐玉 AIBOX-H01
工作温度	-20℃~+ 55℃
散热方式	被动散热
防护等级	IP40

3.3 电源规格

表3 H01电源规格

规格参数	磐玉 AIBOX-H01
输入(交流 AC)	额定输入范围：200V AC～240V AC；50Hz；2.0A
输出（直流）	额定输入电压：12V DC 额定输入电流：5A

注：以上为标配电源规格参数，工作环境温度为 -30℃ ~ +40℃

4 操作与安装

4.1 面板描述

4.1.1 主机后面板

表4 H01主机后面板说明

面板丝印	名称	说明
ETH1	以太网口	自适应以太网口
ETH0	以太网口	自适应以太网口
EARPHONE	3.5mm音频输出	音频输出
MIC	3.5mm音频输入	音频输入
HDMI	HDMI接口	可外接HDMI线
USB 3.0	USB 3.0接口	可外接鼠标、键盘、U盘等
O3/O2/O2/O0	GPIO-OUT接口	可用于输出控制信号到外扩设备
I3/I2/I1/I0	GPIO-IN接口	可用于输入控制信号
G	GND接口	地线接口
B	RS485接口-B线	RS485信号线负端
A	RS485接口-A线	RS485信号线正端
RX	RS232接口-RXD	RS232数据接收端
TX	RS232接口-TXD	RS232数据发送端
NC	继电器接口-常闭触点	继电器常闭端
NO	继电器接口-常开触点	继电器常开端
X	空引脚	无功能
DC	电源接口	外接12V工业级电源
RES	重启键	用于强行重启设备
TF	TF卡卡槽	可插入TF卡扩展存储，搭配卡托安装，TF卡接触点朝下
DC	电源接口	外接12V工业级电源
5G	5G天线接口	外接5G天线
5G/4G	5G/4G天线接口	外接5G/4G天线
WIFI	WIFI/BT天线接口	外接WIFI/BT天线

4.1.2 主机左面板

表5 H01主机左面板说明

面板丝印	名称	说明
DEBUG	调试串口	用于调试设备
SIM	SIM卡卡槽	可插入SIM卡进行移动通讯，安装时接触点朝上

4.1.3 主机上面板

表6 H01主机上面板说明

面板丝印	名称	说明
开关	电源开关	进行开关机操作

4.2 设备操作

4.2.1 下电

H01支持以下两种下电方式。

方式一 电源开关按键下电

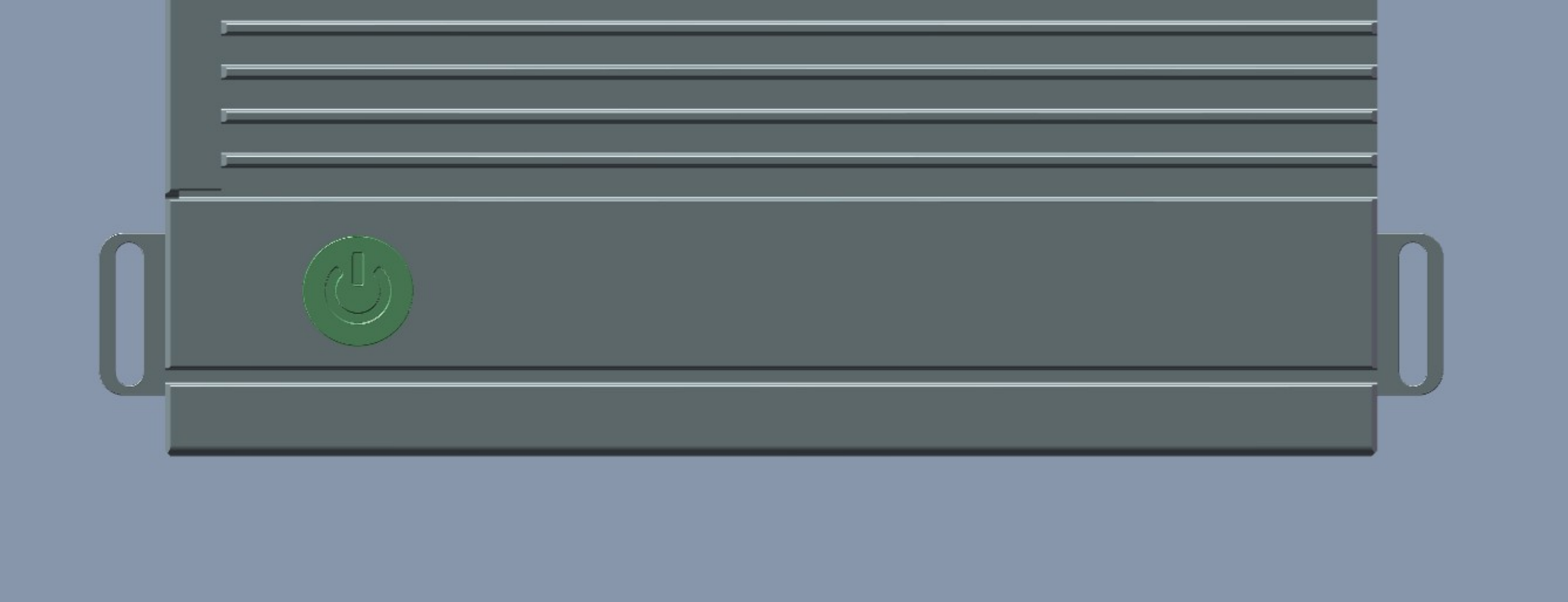

• 步骤 1 长按前面板上的电源开关（如下图虚线框所示）按键 6秒钟。
• 步骤 2 观察灯带颜色熄灭，表示 H01 下电成功。
• 结束

方式二 电源线缆下电

• 步骤 1 拔掉电源线缆，将 H01 下电。
• 步骤 2 观察灯带颜色熄灭，表示 H01 下电成功
• 结束

4.2.2 上电

方式一 电源线缆上电（未插入线缆时）

• 步骤 1 插入电源线缆，将H01上电。
• 步骤 2 观察灯带亮起，确保 L01上电成功

方式二 电源开关按键上电 （已插入线缆时）

• 步骤 1 长按上面板上的电源开关按键 2 秒钟，将 H01上电。
• 步骤 2 观察等待呈现蓝色常亮状态，确保 H01上电成功。

4.3 安装要求

表 8 H01 安装要求

类别	项目	说明
环境要求	通风要求	? 保证安装环境的空气流通，设备外围留出适当散热空间。 ? 严禁将设备置于热源（如电暖气、发热体等）附近。
	防尘要求	? 室外安装环境（如监控设备箱、灯杆箱体等）须达到 IP55 防护等级。
	防潮要求	? 严禁将设备置于水源（如水房等）附近。 ? 严禁设备在结露、渗水等环境下运行。
	电磁要求	? 远离电力系统接地装置，接地不要与其复用。 ? 远离高功率无线电台、雷达等高频大电流设备。 ? 强电磁环境建议采用电磁屏蔽对设备进行保护。
场所要求	符合要求场所	? 机房、密闭空调房、空调机柜。 ? 楼道、地下车库、场馆、非露天站台。
	不符要求场所	? 室外海洋周边环境（如近海、远海、水下等）。
空间要求	机柜要求	? 标准 19 英寸机柜（具备接地与通风散热条件）。
	箱体要求	? 达到 IP55 防护等级且具备通风散热条件的箱体环境。
安全要求	防静电要求	? 确保设备接地良好。 ? 设备安装操作需身穿防静电服，佩戴防静电手套或手环。

4.4 桌面安装

说明

• 保证桌面平稳且通风散热环境良好。
• 严禁遮挡、覆盖 H01面板出风口或壳体表面。

操作步骤

• 步骤 1 将 H01静置于桌面。
• 步骤 2 连接外接线缆，参见 4.5 外接线缆。
• 步骤 3 将H01上电，参见 4.2.2 上电。
• 结束

4.5 外接线缆

4.5.1 以太网线

准备工作

• 准备工具：防静电手环或腕带。
• 准备辅材：超五类网线，建议使用带屏蔽双绞线。

操作步骤

• 步骤 1 将防静电手环或腕带佩戴。
• 步骤 2 将网线一端连接至H01 设备网口上，将另一端连接至对端设备网口上。
• 结束

4.5.2 WiFi/BT 天线（可选）

说明

WIFI/BT天线为标配件，WIFI/BT需要1根棒状天线。

WIFI/BT天线为垂直极化方式，建议设备桌放时垂直放置，挂墙时与设备平行放置。

操作步骤

• 步骤 1 将防静电手环或腕带佩戴。

• 步骤 2 将1根 WiFi 天线紧固在 H01 右面板标有 WIFI-ANT 丝印的 SMA 接插件上。

• 结束

4.5.3 4G 天线（可选）

说明

4G天线为选配配件，选配4G天线需要先选配4G模块，如有需要请联系我方销售进行选购，4G需要2根棒状天线。
? 4G 天线为垂直极化方式，建议设备桌放时垂直放置，挂墙时与设备平行放置。

操作步骤

? 步骤 1 将防静电手环或腕带佩戴。
? 步骤 2 将 2根4G 天线紧固在 H01后面板标有 4G/5G 丝印的 SMA 接插件上。
? 步骤 3 将 4G 天线分别弯折至垂直（设备桌放）或与设备平行（设备挂墙）。
? 结束

4.5.4 5G 天线（可选）

说明

5G天线为选配配件，如有需要请联系我方销售进行选购，5G天线已包含4G功能，共需要4根棒状天线。

5G 天线为垂直极化方式，建议设备桌放时垂直放置，挂墙时与设备平行放置。

操作步骤

? 步骤 1 将防静电手环或腕带佩戴。
? 步骤 2 将 2根5G 天线紧固在 H01后面板标有 4G/5G 丝印的 SMA 接插件上，另2 根5G 天线紧固在 H01后面板标有 5G 丝印的 SMA 接插件上。
? 步骤 3 将 5G 天线分别弯折至垂直（设备桌放）或与设备平行（设备挂墙）。
? 结束

5 初始化配置

5.1 系统概述

智能视频分析盒是以AI视频分析为核心的端边云软硬一体化方案，通过对监控视频图像的智能分析，动态识别违规现象，远程监管异常状况，实时预警风险问题。Al软硬一体方案帮助企业用最低成本实现智慧化管控，逐步从“人工处理〞走向“智能监管〞，助力科技兴安，赋能泛安防产业高质量发展。

5.1.1 确认您的产品

请您在开始使用磐玉智能视频分析盒之前，仔细核对所购买产品的型号，检查产品组件是否齐全，了解您所购买产品的硬件特性、默认配置和您所享有的权益。

5.1.2 了解出厂默认配置

磐玉智能视频分析盒出厂默认使用WAN接口作为管理口。出厂默认配置如下：

参数名称	参数值
IP地址	WAN:192.168.1.188
LAN: 192.168.2.188
子网掩码	255.255.255.0
用户名	admin
密码	admin

5.1.3 准备管理计算机

为了可以连接磐玉智能视频分析盒，并对其进行配置和管理，您需要有一台管理计算机，该计算机需要满足下列要求：

• Windows/macOS；
• 具有以太网卡。

您的管理计算机与磐玉智能视频分析盒需要处于同一网段（即192.168.1.X）。为了达到这一要求，请按如下的描述配置您的计算机。

5.1.3.1 Windows系统

操作步骤

• 步骤 1 点击「开始」-「控制面板」-「网络和Internet」-「网络和共享中心」-「更改适配器设置」-「网络连接」-「以太网」，鼠标右键「以太网」；

• 步骤 2 鼠标左键点击「属性」打开【以太网属性】对话框；

• 步骤 3 选择「Internet协议版本4（TCP/IPv4）」，点击「属性」，打开【Internet协议版本4（TCP/IPv4）属性】对话框；

• 步骤 4 将IP地址和子网掩码修改成与磐玉智能视频分析盒同网段的IP地址，点击「确定」，保存配置。
• 结束

5.1.3.2 macOS系统

操作步骤

• 步骤 1 点击左上角苹果图标，「系统设置」-「网络」，打开usb连接进行手动配置；
• 步骤 2 在IP地址输入 192.168.1.18 （同一网段内），在子网掩码输入 255.255.255.0 （以设备子网掩码为准），配置完成后的页面如下图；

• 步骤 3 在任意浏览器中输入192.168.1.188 （设备默认IP地址为192.168.1.188，具体情况以设备IP地址为准），即可访问web端。默认用户名：admin默认密码admin（以设备密码为准）。
• 结束

5.1.4 准备管理计算机

1. 物料说明：前端 IPC、盒子、电脑、交换机、网线。
2. 安装要求说明：

3. 安装连接说明： 方法一： 将前端 IPC、盒子、电脑，接?交换机。硬件连接图例如下： 若使用此方式连接，须准备以下物料： 前端IPC，视频分析盒，交换机x1，标配电源x1，网线x1，电脑x1（Windows/macOS）。

方法二： 将前端 IPC、盒子、电脑，接入同一局域网。连接图例如下： 若使用此方式连接，须准备以下物料： 前端IPC，视频分析盒，标配电源x1，电脑x1（Windows/macOS）。

5.2 登录与初始化配置

用户可以登录到盒子后台，完成登录和初始化配置。

操作步骤

• 步骤 1 先用盒子连电脑，用网线直连盒子WAN口和电脑；
• 步骤 2 启动盒子，使用配套的电源适配器插到盒子电源接口，通电后自动启动；
• 步骤 3 登录盒子后台，在浏览器输入盒子初始地址192.168.1.188，进入登录页面，初始密码为admin；

• 步骤 4 修改盒子的IP地址，进入【系统设置】-【网络设置】，修改盒子IP到安装环境的网段。

• 结束

网络设置提示：网卡选择使用DHCP模式时，获取的DHCP IP网段要求与另一块网卡不在同一网段，防止出现网络冲突，导致盒子无法连通。

5.3 运维系统

• 【运维系统】-【硬件信息】：

展示设备信息，包括设备编号、硬件版本、固件版本、WEB版本、软件版本、鉴权状态、硬盘状态，RAM、存储空间、CPU状态、CPU温度等信息，以上信息均不可编辑。设备名称，可编辑，不可为空，不可超过20个字。编辑后，点击「保存」按键，可保存。

• 【运维系统】-【运维功能】：

可选时间定时重启，每周或每月，具体到时、分、秒。可输入地址检测设备网络。

• 【运维系统】-【个性化设置】：

可替换设备logo，点击图片即可上传新logo。Logo1建议尺寸128x18,图片为png格式,logo2建议尺寸34x18，图片为png格式。

• 【运维系统】-【存储管理】：

点击「编辑」按键，可选存储策略，下拉单选列表，满覆盖或满即停。

• 【运维系统】-【系统日志】：

点击「导出日志」可导出设备近7天日志，可根据下拉列表选择时间。

• 【运维操作】支持设备进行以下操作：

  1.「获取硬件指纹」会自动下载本机的特征文件，在申请技能包时需要提供给百度同学；

  2.「软件升级」需要手动上传软件升级包，上传后等待设备解析；

  3.「设备重启」可将设备重新启动；

  4.「清空记录」清空记录后将清空抓拍和识别记录；

  5.「硬盘格式化」此操作将清空底库、抓拍记录、配置和日志等信息，且格式化完成后，请重新登录；

  6.「恢复出厂设置」此操作将会删除设备上的全部数据和配置信息；

  7.「恢复默认设置」此操作将会恢复设备上除平台接入配置、识别记录、网络设置和底库信息外的其他配置项为初始状态。

5.4 网络设置

进入【系统设置】-【网络设置】，可以分别对WAN口和LAN口分别进行配置，参数介绍如下：

参数	介绍
状态	可以显示目前该端口的连接状态
IP版本	可选IPV4和IPV6
模式	可选静态模式，DHCP模式，动态主机配置协议DHCP集中对用户IP地址进行动态管理和配置，选择DHCP后，地址、子网掩码、网关均不可修改。默认静态
IP版本	有IPv4、IPv6两个版本可选。IPv4地址长度32位，四组十进制数字组成，并以点分隔。IPv6地址为128位长，通常书写时以八组十六进制数字组成，以冒号分隔。默认IPv4
设备IP	设备IP地址，默认为IPv4，地址为192.168.1.188，IPv4地址长度32位，四组十进制数字组成，并以点分隔。IPv6地址为128位长，通常书写时以八组十六进制数字组成，以冒号分隔。设备默认IP地址：192.168.1.188 输入框，静态模式下可修改
子网掩码	用于屏蔽IP地址的一部分以区别网络标识和主机标识，并说明该IP地址是在局域网上，还是在广域网上。默认：255.255.255.0 输入框，静态模式下可修改
网关	设备网关，默认：192.168.1.1，输入框，静态模式下可修改
获取方式	选择网络信息获取方式，可选手动获取、自动获取，默认手动获取
首选DNS	在首选DNS正常情况下，就用首选DNS地址。默认值8.8.8.8，自动获取模式下不可修改
备选DNS	当首选DNS服务器出现问题的时候，那么系统会自动启用备选DNS服务器地址，从而保证网络的正常运行。默认值4.4.4.4，自动获取模式下不可修改
MAC地址	设备MAC地址，不可修改，默认地址，不可修改

5.5 系统设置

5.5.1 系统时间修改

进入【时间设置】界面，点击【编辑】，可编辑时间设置。

• 时间格式，24小时制、12小时制可选，默认24小时制；
• 选择时区，可选时区，以格林尼治时间（GMT）划分时区，默认GMT08:00，即北京时间；
• 系统时间，时间选择器，可输入时间，也可定位到此刻与设备联通的电脑时间；
• NTP设置，可选是否启用NTP服务，若启用NTP服务，需要填写NTP服务器地址、端口号、更新周期，默认不启用。

5.5.2 用户密码修改

如下图，点击右上角的admin图标，选择修改密码：

密码规范如下：

5.5.3 主机名修改

• 【运维系统】-【硬件信息】：设备名称，可编辑，不可为空，不可超过20个字。编辑后，点击「保存」按键，可保存。

5.5.4 系统重启设置

• 【运维系统】-【运维功能】：可选时间定时重启，每周或每月，具体到时、分、秒。可输入地址检测设备网络。

• 【运维操作】- 【设备重启】：可将设备重新启动

6缩略语

缩略语	说明	英文全称
ARM	ARM架构微处理器	Advanced RISC Machine
BM1684X	深度学习张量处理器	BITMAIN 1684X
DHCP	动态主机配置协议	Dynamic Host Configuration Protocol
eMMC	一种存储器，由闪存和控制器组成	Embedded Multi Media Card
HDMI	高清晰多媒体接口	High Definition Multimedia Interface
HDD	硬盘驱动器	Hard Disk Drive
LTE	一种移动通信长期演进技术	Long Term Evolution
SATA	串行高级技术附件	Serial Advanced Technology Attachment
SSD	固态磁盘	Solid-State Drive
TPU/NPU	张量处理单元	Tensor Processing Unit
USB	通用串行总线	Universal Serial Bus
